WinCC Unified: HMI-Visualisierung im TIA Portal — neu aufgebaut oder migriert
Anlagenschema statt Zahlenfriedhof: Visualisierungen für Unified Panels und Unified PC nach durchgängigem Bildkonzept, mit Geräte-Popups und Web-Zugriff — auch als Ablösung von WinCC flexible, WinCC Comfort/Advanced und WinCC V7.
- skalierbare Gerätesymbole je Gerätetyp
- SVG
- Zugriff vom Leitstand, Büro oder Tablet
- Web
- durchgängig – gleiche Bedienung, Symbole und Farben in allen Bildern
- Bildkonzept
Kurz gesagt
Als externer Dienstleister erstellen wir HMI-Visualisierungen mit WinCC Unified: im TIA Portal, direkt an S7-1500 oder S7-1200 angebunden, für Unified Basic Panels, Unified Comfort Panels und die Unified PC Runtime. Bestehende Visualisierungen aus WinCC flexible, WinCC Comfort/Advanced, WinCC V7 oder CODESYS werden nicht konvertiert, sondern nach einem durchgängigen Bildkonzept neu aufgebaut; Bildstruktur, Bedienlogik und Meldetexte bleiben erhalten. Getestet wird gegen die echte Steuerung, bevor die Anlage umgestellt wird.
Anlagenschema als navigierbares Fließbild

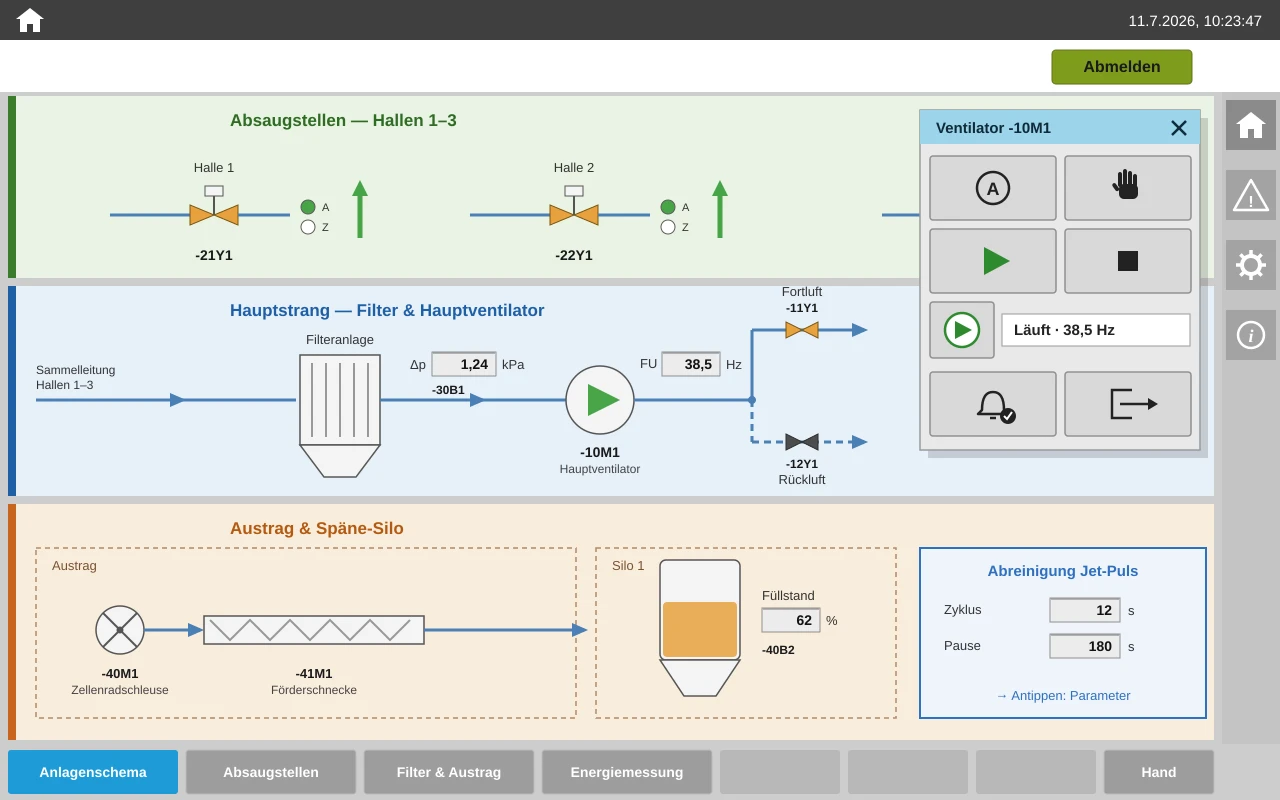

Der Bediener sieht seine Anlage als Fließbild mit Zuständen auf einen Blick — nicht als Ansammlung von Zahlenfeldern. Zustände, Messwerte und Störungen erscheinen dort, wo sie im Prozess sitzen. Ein Klick auf ein Aggregat öffnet dessen Bedienfenster.
Individuelle Bedien-Popups je Gerätetyp
Motor, Ventil, Klappe oder Regler werden im Kontext bedient — Betriebsart, Sollwerte und Störungen an einer Stelle. Jedes Gerätesymbol ist als skalierbare Vektorgrafik (SVG) an seinen Gerätetyp angepasst und zeigt Zustand und Störung direkt im Anlagenbild.
Durchgängiges Alarmkonzept

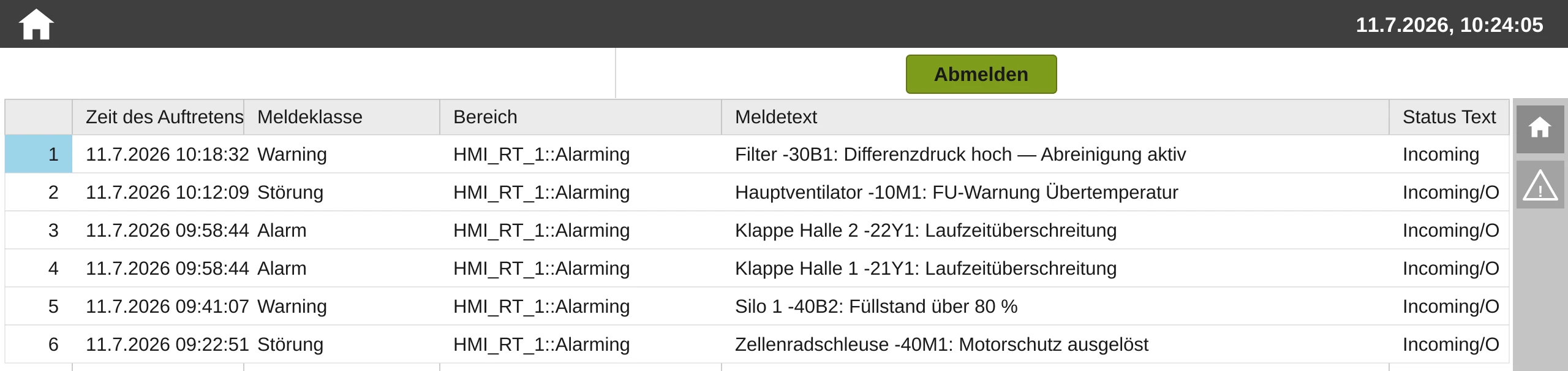

Meldungen mit Klartext, Priorität und Quittierlogik statt kryptischer Sammelstörungen — die Grundlage für schnelle Störungssuche und saubere Auswertungen.
Web-Zugriff inklusive
WinCC Unified ist browserbasiert: Der Anlagenzustand ist vom Leitstand, vom Büro oder vom Tablet in der Halle einsehbar — ohne Zusatzsoftware.
Wiederverwendbarer Standard statt Start bei Null
Struktur, Bedienlogik sowie Symbol- und Popup-Bibliothek stehen als erprobter eigener Standard — projektspezifisch sind Anlagenschema, Aggregate und Texte. So bekommt auch eine mittelgroße Bestandsanlage eine Visualisierung auf Großprojekt-Niveau, zu einem Aufwand, der früher für reines Bilder-Hochziehen veranschlagt wurde.
Migration nach WinCC Unified
Ob WinCC flexible, WinCC Comfort/Advanced oder WinCC V7: Ein Bestandsprojekt lässt sich nicht per Knopfdruck nach WinCC Unified überführen. Siemens selbst beschreibt den Wechsel von Comfort zu Unified als Modernisierung, nicht als Migration. Die Visualisierung wird deshalb neu aufgebaut, aber nicht neu erfunden: Bildstruktur, Bedienlogik und Meldetexte kommen aus dem Bestand, damit sich das Bedienpersonal vom ersten Tag an zurechtfindet.
- WinCC Comfort/Advanced: Mit dem kostenlosen TIA-Portal-Add-in Data2Unified bietet Siemens eine Teilübernahme an. Variablen, Meldungen und mehrsprachige Texte lassen sich übertragen; Rezepturen, Aufgabenplaner, HMI-Datentypen und Controls nicht, VB-Skripte nur teilweise. Das Werkzeug kommt dort zum Einsatz, wo es Fleißarbeit spart — Bildaufbau und Bedienkonzept entstehen neu.
- WinCC flexible: Einen direkten Weg nach Unified gibt es nicht; schon der Schritt ins TIA Portal braucht Zwischenschritte mit älteren TIA-Portal-Versionen. Für Anlagen aus der flexible-Ära ist der Neuaufbau deshalb der direkte Weg.
- WinCC V7: Das SCADA-System läuft außerhalb des TIA Portals. Ziel ist in der Regel die Unified PC Runtime; Bildhierarchie, Meldeklassen und Archivierung werden fachlich aus dem Bestand übernommen und in Unified neu projektiert.
- Fremd-Visualisierungen: WebVisu und TargetVisu aus CODESYS, WAGO e!DISPLAY oder TwinCAT HMI werden genauso neu aufgebaut, meist zusammen mit dem Wechsel der Steuerung auf eine S7-1500. Wie dieser Steuerungswechsel abläuft, beschreibt die Leistungsseite CODESYS-Migration ins TIA Portal.
Leistungsumfang: von der Bestandsaufnahme bis zur Einweisung
Die Visualisierung lässt sich als abgegrenztes Paket beauftragen — für eine Bestandsanlage, als Teil eines Retrofits oder als Zulieferung für Maschinen- und Schaltschrankbauer. Dazu gehören:
- Bestandsaufnahme: vorhandene Bilder, Meldelisten und Bedienabläufe sichten; Unified Panel oder PC-Runtime passend zu Anlagengröße, Bedienkonzept und Budget auswählen.
- Bildkonzept: Navigation, Anlagenschema, Popup-Typen und Farbgebung festlegen, bevor das erste Bild entsteht — abgestimmt mit Bedienern und Instandhaltung.
- Projektierung im TIA Portal: Variablen symbolisch an S7-1500 oder S7-1200 angebunden, Meldungen mit Klartext und Meldeklassen, Benutzerverwaltung mit Rollen, mehrsprachige Texte bei Bedarf.
- Kopplung an die SPS: Fehlen in der Steuerung Schnittstellen, etwa Bausteine für Betriebsarten oder Meldungen, werden sie ergänzt — in FUP oder KOP, damit die Instandhaltung den Weg vom Popup bis ins Netzwerk verfolgen kann.
- Test und Inbetriebnahme: jede Meldung und jede Bedienfunktion vorab gegen die Steuerung geprüft, im Prüfaufbau mit der Ziel-Hardware oder in der Simulation; danach Inbetriebnahme vor Ort.
- Übergabe: HMI-Bedienungsdokumentation, vollständiges TIA-Portal-Projekt und Einweisung von Bedienern und Instandhaltung.
Passende Leistungen
- Retrofit S5/S7 → TIA PortalS5, S7-300 oder S7-400 ins TIA Portal migrieren, auf S7-1500/S7-1200 — oft ohne Schaltschrank-Neubau.
- Anlagendaten & OPC UAOPC UA Schnittstelle, Datenbank- und MQTT-Anbindung für Siemens-Steuerungen — lesend und sicher.
- Retrofit CODESYS → TIA PortalWAGO 750/PFC und Beckhoff TwinCAT ins TIA Portal migrieren, auf S7-1500 mit WinCC Unified — vom gelesenen Bestandscode zur dokumentierten Siemens-Lösung.
Häufige Fragen
Wer erstellt WinCC-Unified-Visualisierungen als externer Dienstleister?
WinCC-Unified-Visualisierungen erstellen wir für Unified Basic Panels, Unified Comfort Panels und die Unified PC Runtime — als Neuaufbau für Bestandsanlagen, als Ablösung von WinCC flexible, Comfort/Advanced, WinCC V7 oder CODESYS-Visualisierungen und als Zulieferung für Maschinen- und Schaltschrankbauer. Dazu gehören Bildkonzept, Projektierung im TIA Portal, Anbindung an S7-1500 oder S7-1200, Test, Inbetriebnahme und Einweisung. Sitz ist Luxemburg, Einzugsgebiet Saar-Lor-Lux und die Schweiz; Projekte im gesamten DACH-Raum, Inbetriebnahme weltweit.
Neuaufbau oder Konvertierung meiner alten Bilder?
Konvertierte Bilder übernehmen Bildaufteilung, Bedienlogik und Alarmstruktur von damals — das Ergebnis sieht neu aus und bedient sich alt. Der Neuaufbau nach Bildkonzept kostet dank wiederverwendbarem Standard nicht mehr als früher das Hochziehen und liefert eine Bedienung auf heutigem Stand.
Kann man ein WinCC-flexible-Projekt nach WinCC Unified migrieren?
Nicht direkt. Ein WinCC-flexible-Projekt gelangt nur über Zwischenschritte mit älteren TIA-Portal-Versionen ins TIA Portal und wird dort zu einem Comfort- oder Advanced-Projekt, nicht zu einem Unified-Projekt. Für den weiteren Schritt bietet Siemens mit dem Add-in Data2Unified nur eine Teilübernahme an: HMI-Datentypen, Rezepturen, Aufgabenplaner und Controls werden nicht übernommen. In der Praxis wird die Visualisierung deshalb in WinCC Unified neu aufgebaut — mit Bildstruktur, Bedienlogik und Meldetexten aus dem Bestand, Texte und Variablen wo sinnvoll werkzeuggestützt.
Unified Panel oder Comfort-Nachfolger?
Oft ist das passende Unified-Panel bei gleicher Displaygröße sogar günstiger, besonders beim Unified Basic Panel. Dazu kommen Web-Zugriff und die aktuelle Siemens-Produktlinie. Die Entscheidung fällt anhand von Anlagengröße, Bedienkonzept und Budget.
Ist der Web-Zugriff sicher?
Der Zugriff läuft verschlüsselt mit rollenbasierter Benutzerverwaltung und bleibt im Anlagen- bzw. Firmennetz — es lässt sich exakt festlegen, wer was sehen und bedienen darf. Eine Cloud ist dafür nicht nötig.
