Steuerungs-Retrofit: S5 und S7-300/400 ins TIA Portal migrieren

Beide Ausgangslagen übernehmen wir: S5 sowie S7-300/400 mit STEP 7 V5.x und WinCC flexible, Ziel ist eine S7-1500 oder S7-1200 mit WinCC Unified. Dazu gehören Bestandsaufnahme, Re-Dokumentation undokumentierter Altprogramme, Programm und Visualisierung im TIA Portal, Test auf echter Ziel-Hardware, Inbetriebnahme und Übergabe. Sitz ist Luxemburg, Einzugsgebiet Saar-Lor-Lux und die Schweiz, Projekte im gesamten DACH-Raum, Inbetriebnahme weltweit.

Nicht in einem Schritt. Der Weg führt über STEP 7 V5.x: Der S5/S7-Konverter setzt das STEP-5-Programm in ein STEP-7-Projekt um, nicht übersetzbare Anweisungen werden von Hand nachgearbeitet. Erst dieses Projekt lässt sich ins TIA Portal migrieren und auf eine S7-1500 umstellen — bei stark gewachsenen Programmen ist ein strukturierter Neuaufbau oft sinnvoller.

Die Anlage läuft weiter, aber Ersatzteile werden knapper. Seit dem 1. Oktober 2025 liefert Siemens S7-300- und ET-200M-Baugruppen nur noch als Ersatzteil oder über Reparatur, die Verfügbarkeit ist bis 2033 angegeben. Das ist kein Zwang zum sofortigen Umbau, aber ein Zeitfenster, um die Migration zu planen statt sie nach einem Ausfall unter Zeitdruck umzusetzen.

Grundsätzlich ja, die S7-1500 unterstützt AWL. Einzelne Konstrukte wie das Master Control Relay oder die Befehle ENT und LEAVE gibt es dort nicht mehr; das Migrationsprotokoll listet sie, angepasst wird von Hand. Die S7-1200 kennt kein AWL, dort entstehen die Bausteine in KOP, FUP oder SCL neu.

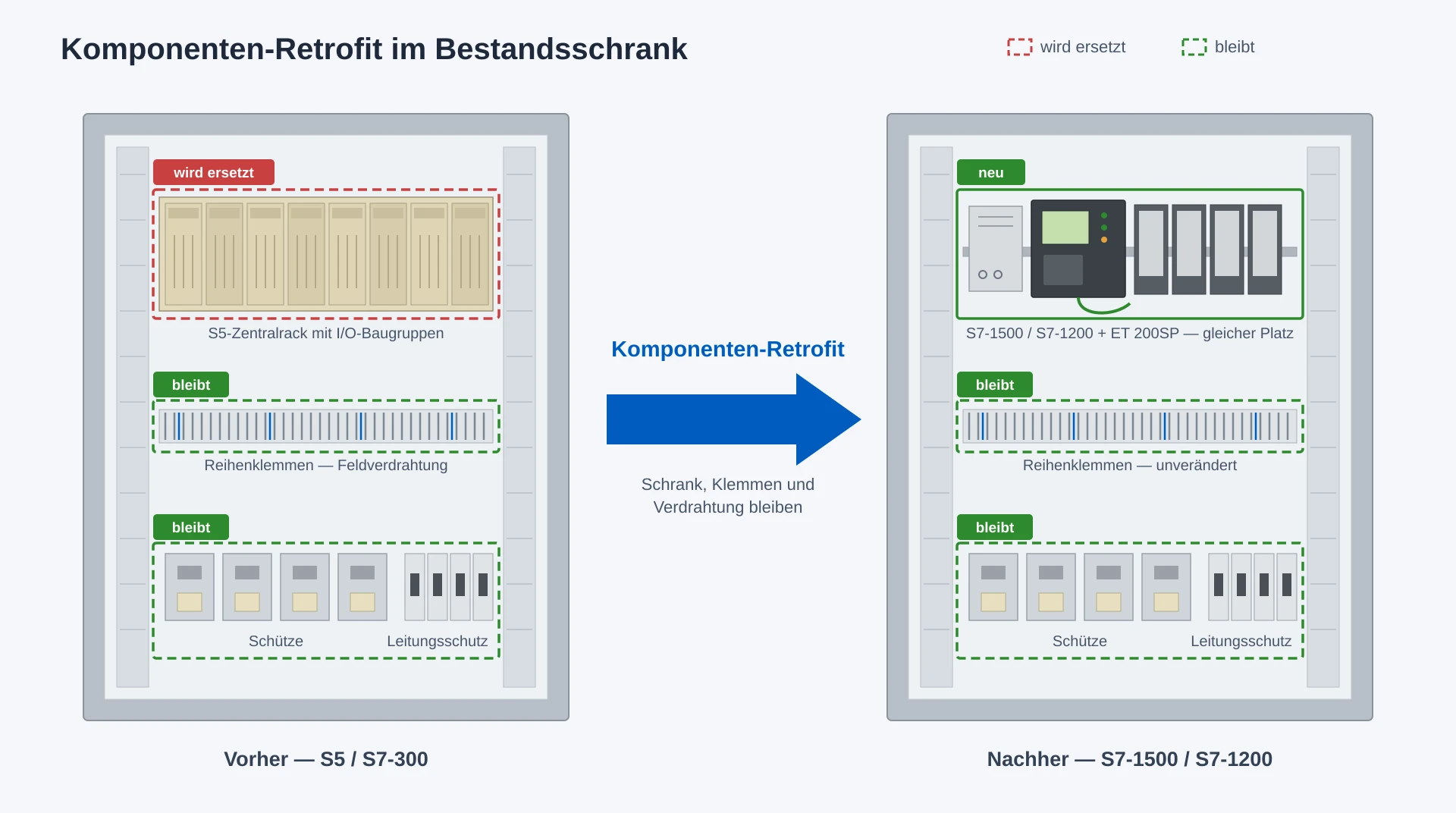

Ein Komponenten-Retrofit ist meist deutlich günstiger als ein kompletter Schaltschrank-Neubau, weil Schrank und Verdrahtung bleiben. Den konkreten Rahmen liefert die Bestandsaufnahme: Danach bieten wir das Engineering zum Festpreis an, die Inbetriebnahme rechnen wir in der Regel nach Aufwand ab, weil sie von den Vorleistungen der Mechanik und Elektrik abhängt. Getauscht wird nur die Automatisierungsebene; wie groß der Umfang ausfällt, hängt am Bestand. Deshalb steht die Bestandsaufnahme am Anfang, vor jeder Schätzung.

Programmierung und der komplette Systemtest laufen vorab im Prüfaufbau — an der Anlage wird nur noch umgebaut, geprüft und angefahren. Das Stillstandsfenster liegt dadurch typischerweise bei einem verlängerten Wochenende bis wenigen Tagen und ist vor dem Umbau bekannt.

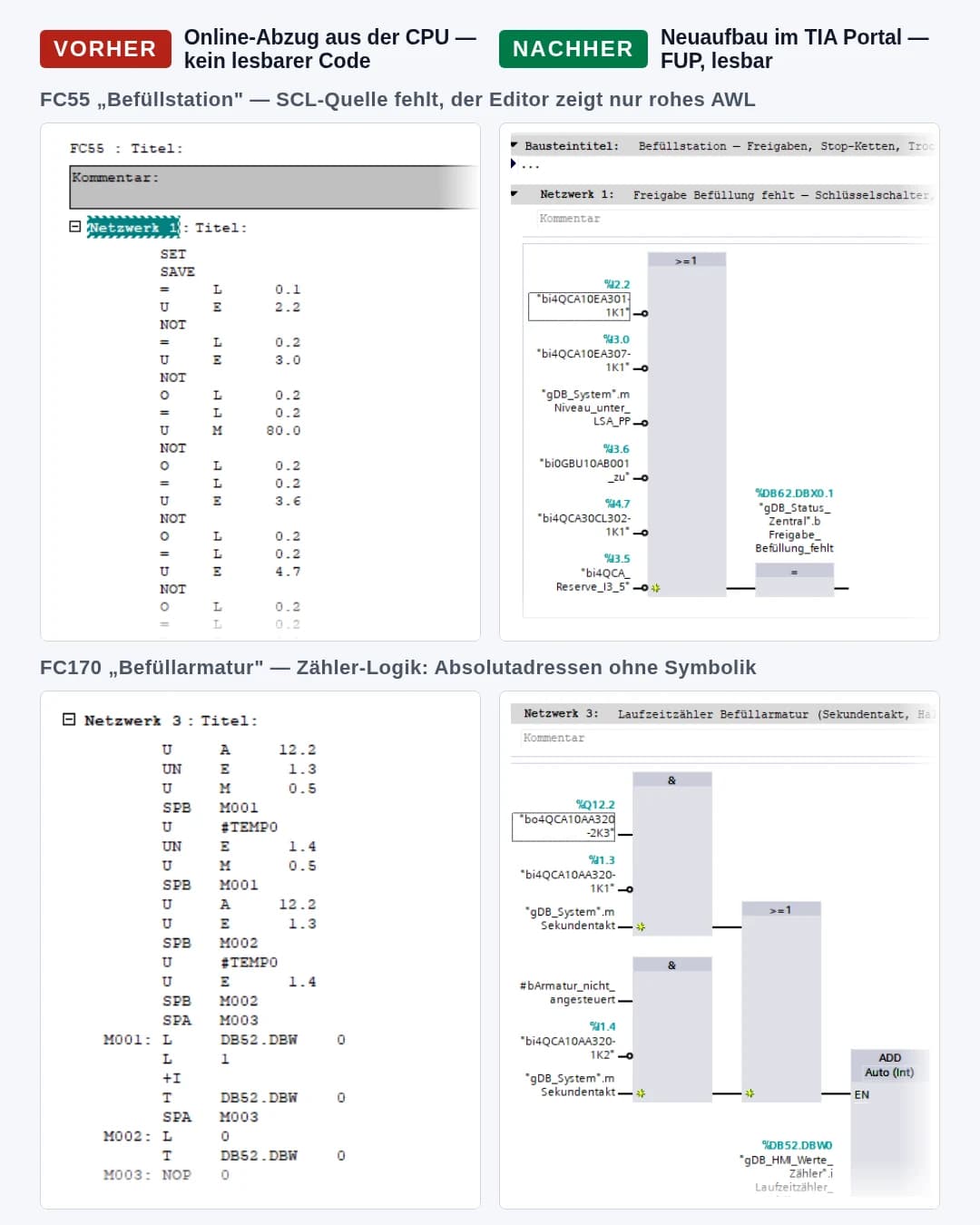

Ja — dieser Fall ist häufiger, als man denkt. Aus der CPU wird der Online-Abzug gesichert; er liefert die Anlagenlogik, auch wenn Symbolik, Kommentare und SCL-Quellen fehlen. Die Symboltabelle wird aus den Stromlaufplänen rekonstruiert, das Programm anschließend lesbar in FUP neu aufgebaut statt unlesbar hochgezogen. Streng genommen ist das keine Migration mehr, sondern eine Neuprogrammierung — mit dem Vorteil, dass Ihre Anlage danach wieder eine dokumentierte, wartbare Software-Basis hat.

In den meisten Fällen nicht: Getauscht wird die Automatisierungsebene, der Schrank samt Verdrahtung bleibt. Falls der Schrank doch am Ende ist, übernimmt eine Schaltschrankbau-Partnerfirma den Neubau — Software, Visualisierung und Inbetriebnahme bleiben aus einer Hand.

Geänderte Stromlaufpläne, die den realen Endzustand der Anlage zeigen, vollständige Symboltabellen und Bausteindokumentation, HMI-Bedienungsdokumentation sowie die Einweisung von Bedienern und Instandhaltung. Bei Failsafe-Programmen kommen die Sicherheitsnachweise aus der Software dazu: beschriebene Sicherheitsfunktionen, erreichter Performance Level, F-Parameter und Prüfprotokolle. Was wir nicht übernehmen, ist die CE-Bewertung selbst — wir erbringen Software- und Engineering-Leistungen und bringen keine Maschine in Verkehr. Konformitätsbewertung und Erklärung bleiben beim Betreiber beziehungsweise beim Maschinenhersteller; unsere Unterlagen fließen dort als Nachweise ein. Alle Details zum Ablauf stehen im Retrofit-Leitfaden im Blog.
